건축자재사업부

  • 토목 및 건축 사업분야에서 도전과 개척정신을 바탕으로 대한민국의 국가 기간사업 건설의 프론티어로서 역할을 하고 있습니다.
    최고 품질의 건설생산품 및 시공으로 고객의 신뢰에 보답하고, 참신한 기술집약형 아이디어로 혁신적인 고품위 건설상품을 개발 공급하고 신뢰의 시공으로써 고객에게 높은 만족감을 주고 깊은 신뢰를 얻는 것을 최우선가치로 삼고 있습니다.

공법 소개

  • 팽이말뚝기초 개념

    말뚝용기(U-Type)내부에 콘크리트를 채우고 팽이말뚝 사이 공간에 쇄석을 다짐봉 등으로 다지어 채우는 현장타설형 팽이말뚝으로 원추부의 접지면적 증가와 상재하중의 응력분산 효과 및 말뚝부의 근입저항에 의한 지반의 측방유동억제로 기초지반의 지지력 증대 및 침하량 감소 효과를 극대화 한 기초지반보강 공법입니다.

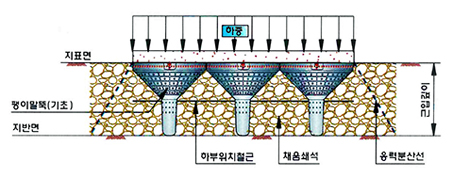

    시공단면도

    ① 원추부의 접지면을 45° 로써 접지면이 1.4배 증가

    ② 응력분산 효과 : 수평 분력(Ph) + 수직분력(Pv)

    ③ 수평분력은 서로 상쇄됨

    ④ 주면 마찰력

    ⑤ 말뚝의 선단지지력

    ⑥ 철근의 인장강도 : 팽이기초 전체를 일체화

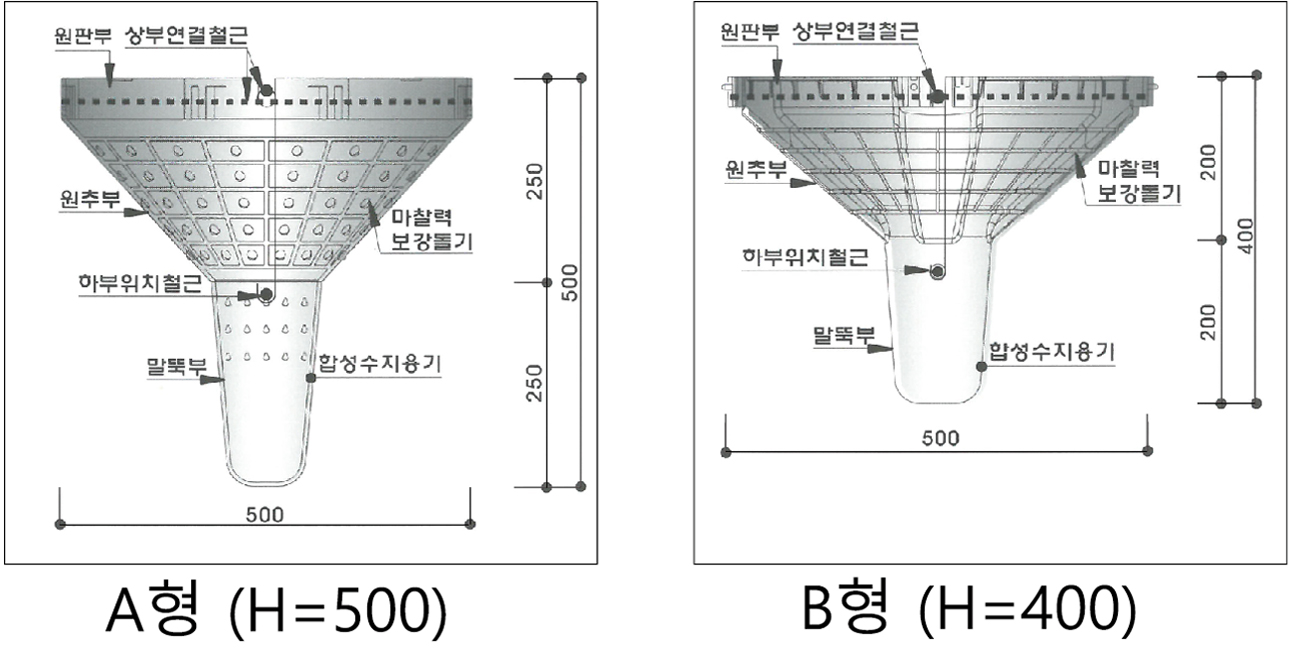

    팽이제품

    ① A형(H=500)
    구조물 상재하중에 비해 지층조건이 연약한 곳의 지지력 향상 및 침하억제 효과 탁월

    ② B형(H=400)
    지지력과 침하 모두 부족하나 "A형"적용지층에 비해 지층조건이 비교적 양호한 경우 적용

시공 순서

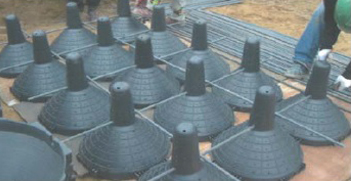

  • step 01
    팽이용기조립 하부위치철근 관통조립

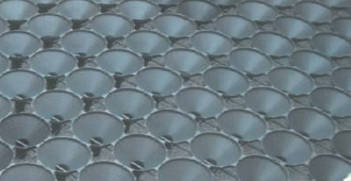

    step 02
    팽이용기 운반 및 설치

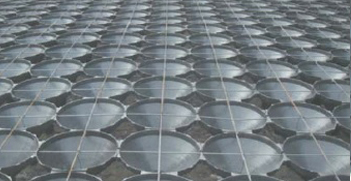

    step 03
    상부연결철근 설치

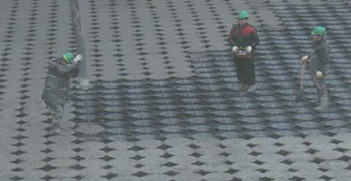

    step 04
    용기내 콘크리트 타설

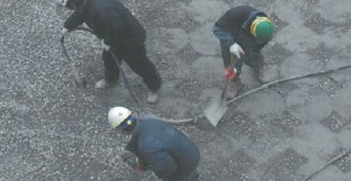

    step 05
    쇄석채움 및 다짐

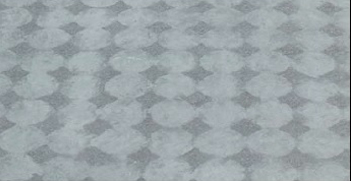

    step 06
    시공완료된 팽이말뚝기초
