건축자재사업부

  • 토목 및 건축 사업분야에서 도전과 개척정신을 바탕으로 대한민국의 국가 기간사업 건설의 프론티어로서 역할을 하고 있습니다.
    최고 품질의 건설생산품 및 시공으로 고객의 신뢰에 보답하고, 참신한 기술집약형 아이디어로 혁신적인 고품위 건설상품을 개발 공급하고 신뢰의 시공으로써 고객에게 높은 만족감을 주고 깊은 신뢰를 얻는 것을 최우선가치로 삼고 있습니다.

건설신기술 제 755호

공법 소개

  • 우광에이스집수정 개념

    우광에이스집수정은 건설현장에 적합하고, 자사에서 안정적으로 생산 및 공급가능한 제품이며, 친환경 플라스틱 기능성 제품으로써 국내는 물론 환경 친화적 정책을 표방하는 여러나라에서 그 수요가 매우 많을 것으로 판단됩니다.

    우광에이스집수정 기술내용

    이 신기술은 원통형 외측 면에 다수의 수평, 수직 리브를 갖는 구조로 압축력 및 측압을 효율적으로 전달하고, 하부는 철근 콘트리트를 선타설하여 양압력에 저항하며, 전단 리브로 매트기초 또는 바닥 슬래브에 연결하여 일체성을 확보하는 구조로서, 볼트와 수밀성 가스켓으로 공장에서 사전 제작 또는 현장 조립이 가능한 고강도 플라스틱(PP) 조립식집수정의 제조 및 설치공법이다.

    특징

    - 친환경 복합수지 재료를 적용하여 지하수 오염 방지

    - 기존 Con'c 에 비해서 조립된 제품을 터파기와 동시에 설치하므로 공사 기간을 단축

    - 플라스틱 사출 제품으로 제작 기간이 단축되어 원가 절감 효과 큼

    - 집수정의 내구성 및 수밀성, 내부식성을 확보(반영구적)

    - 조립식 구조로 필요한 용량에 따라 상하높이를 조절하여 조립 가능함

    집수정 종류별 비교 분석

    구분 재래식 집수정 강재 집수정 우광에이스집수정
    재질 및 구조 철근 콘크리트 구조 철판 및 철재류 용접구조 플라스틱(PP) 조립식 구조
    제작기간 15 ~ 20일 5 ~ 10일 3 ~ 5일
    장 · 단점

    - 숙련된 기능공이 필요함

    - 제작설치 기간이 길다

    - 후속공정이 필요하다

    - 방수 및 마감처리가 필요

    - 잡철물 부식이 발생한다

    - 안전사고에 각별한 주의

    - 강재(鋼材) 부식 발생

    - 부식으로 인한 하수오염

    - 후처리 공정 발생

    - 운반 및 설치 부담(중량)

    - 제작 설치 기간이 길다

    - 친환경 제품

    - 내부식성 재질(반영구적)

    - 지하수 오염방지

    - 공사기간 단축

    - 내용량 조절 가능

    - 운반 및 설치 용이(경량)
    제작 비용 100% ≒ 80% ≒ 65%

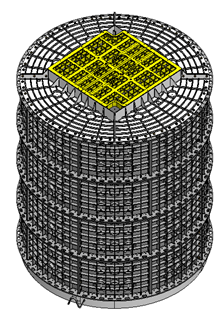

    외형도

    구분 우광에이스집수정-0 우광에이스집수정-1 우광에이스집수정-2 우광에이스집수정-3
    재질 및 구조

    주요 용도 건축, 토목(영구배수)
    낮은높이, 많은 유량 처리     		건축, 토목(영구배수)
    많은 유량 처리     		건축, 토목(영구배수)
    적은 유량 처리     		건축, 엘리베이터 Pit
    적은 유량 처리
    내용적 3.49㎤ ~ 10.47㎤ 1.75㎤ ~ 4.66㎤ 0.81㎤ ~ 1.61㎤ 0.2㎤

시공 순서

  • step 01

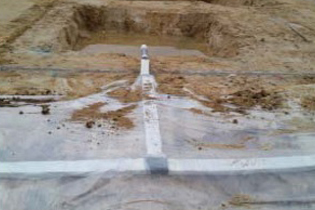

    터파기

    step 02

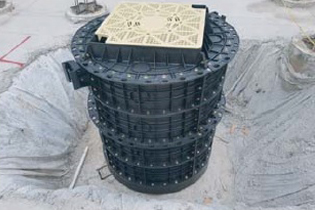

    집수정 설치

    step 03

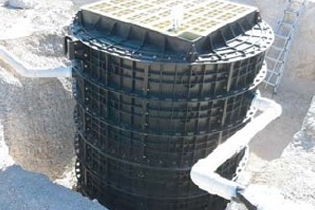

    영구배수 배관 연결

    step 04

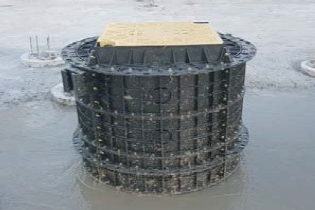

    버림 콘크리트 타설

    step 05

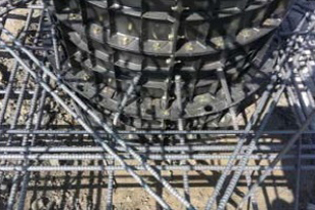

    집수정 하부 철근 배근

    step 06
    집수정 상부 철근 배근

    step 07
    기초 콘크리트 타설

    step 08

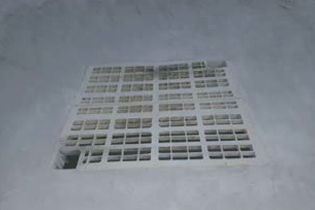

    상부 마감부재(PP)설치 및 몰탈 마감
