건축자재사업부

  • 토목 및 건축 사업분야에서 도전과 개척정신을 바탕으로 대한민국의 국가 기간사업 건설의 프론티어로서 역할을 하고 있습니다.
    최고 품질의 건설생산품 및 시공으로 고객의 신뢰에 보답하고, 참신한 기술집약형 아이디어로 혁신적인 고품위 건설상품을 개발 공급하고 신뢰의 시공으로써 고객에게 높은 만족감을 주고 깊은 신뢰를 얻는 것을 최우선가치로 삼고 있습니다.

공법 소개

  • 특징

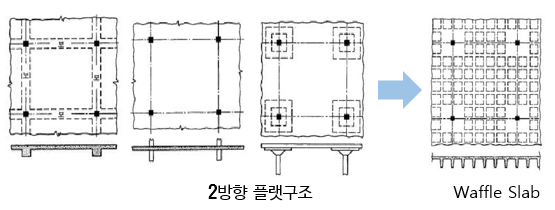

    이방향성을 갖는 무량판 구조로 구조내력상 불필요한 부분의 철근 및 콘크리트량을 줄이는 공법

    K-Waffle Slab

    - 기대 효과

    기대 효과
    층고

    - 라멘조 대비 층당 100~300mm절감
    (층고절감에 따른 마감재 절감 및 지하층의 경우 굴토깊이 감소)

    - 동일층고 유지시 높은 천정고를 확보하여 공간감 우수

    공사비

    - 골조공사비는 라멘조(합판) 대비 80% (콘크리트량, 철근량 및 거푸집량의 절감으로 경제성 우수)

    - 골조공사비는 라멘조(데크) 대비 90% (콘크리트량, 철근량 및 거푸집량의 절감으로 경제성 우수)
    공사기간

    - 라멘조 대비 85% (라멘조 : 1cycle 14일, K-와플공법 : 1cycle 12일)
    노출마감

    - 마감재 불필요 (와플 형상 자체가 디자인 요소로 적용되어 천정을 노출 디자인으로 가능)

    - 마감재 공사비 절감 가능
    유지관리

    - 격자로 구성된 리브로 균열제어 (강성 차에 따른 균열 확장 방지)
    친환경

    - 콘크리트량 및 철근량 감소로 이산화탄소 배출 저감을 통한 친환경성 확보
    특화 내용
    차별화 기술

    - 동바리를 존치하면서 K-와플거푸집을 조기에 탈형할 수 있는 기술

    - K-와플거푸집 자재를 재사용하므로 현장 내 자재 투입 최소화로 원가절감

    - 플라스틱 거푸집 사용으로 콘크리트면 품질확보 (매끈한 콘크리트면)
    기타

    - 자중 감소로 대공간 구현

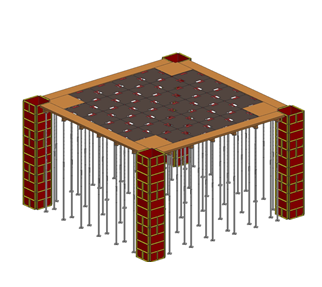

시공 순서(설치)

  • step 01

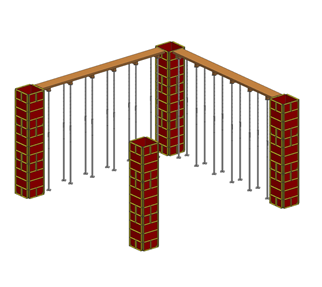

    기둥간 기준거푸집 설치

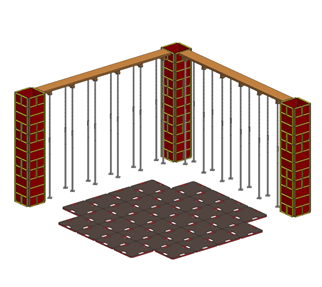

    step 02
    집수정 설치

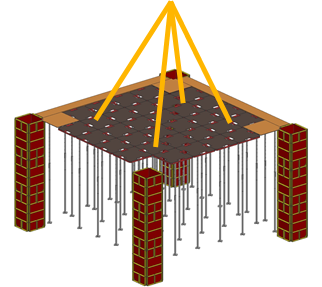

    step 03
    영구배수 배관 연결

    step 04
    버림 콘크리트 타설

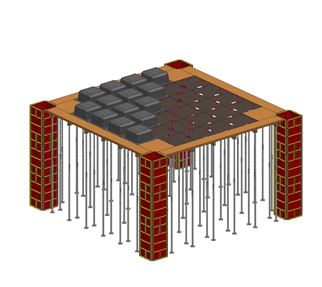

    step 05
    집수정 하부 철근 배근

    step 06
    집수정 상부 철근 배근

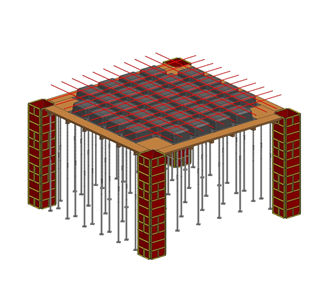

    step 07
    기초 콘크리트 타설

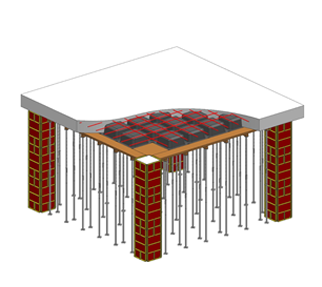

    step 08
    상부 마감부재(PP)설치 및 몰탈 마감

시공 순서(해체 및 탈형)

  • step 01

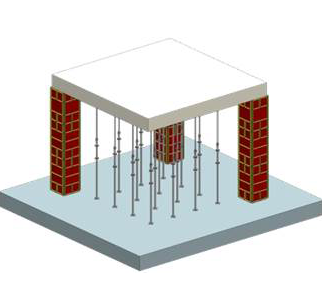

    콘크리트 타설 및 양생

    step 02

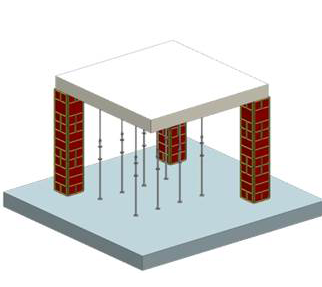

    서포트 일부 제거(필러존치)

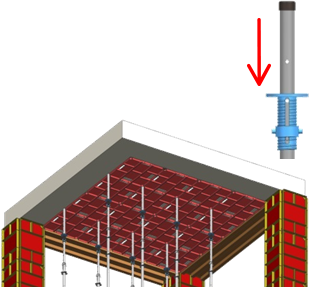

    step 03
    서포트 상부 드랍부 하강

    step 04

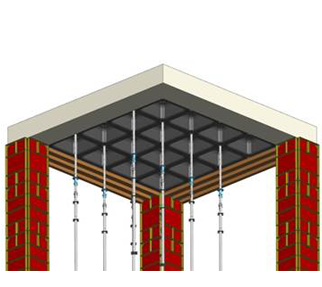

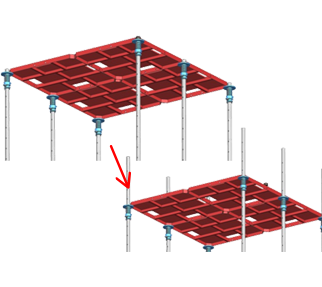

    i-Form 단위모듈 드랍

    step 05

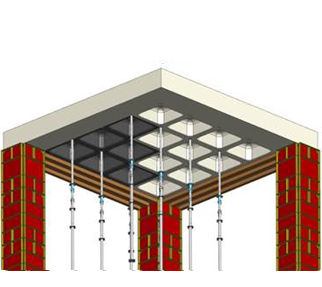

    i-Form 해체

    step 06

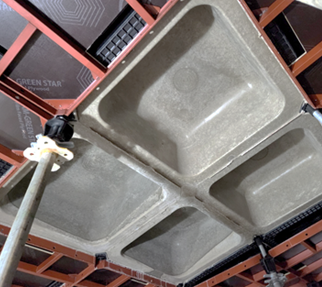

    P-Form 탈형

    step 07

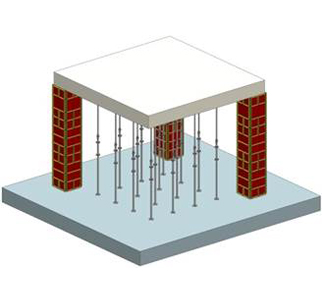

    와플슬래브 완성

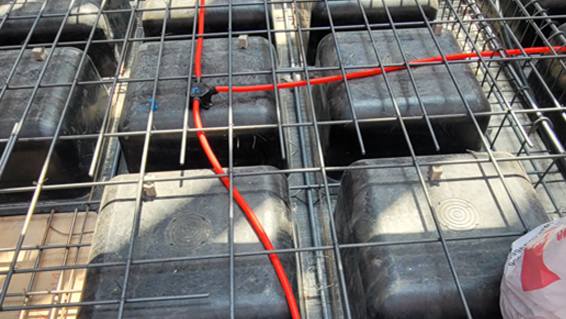

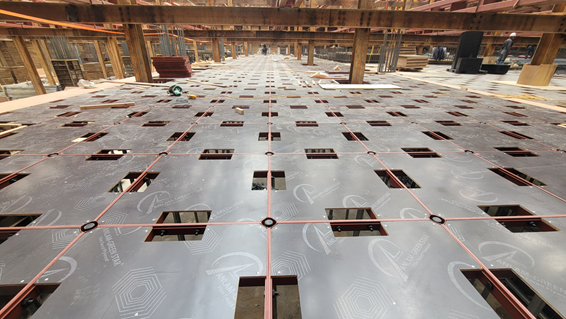

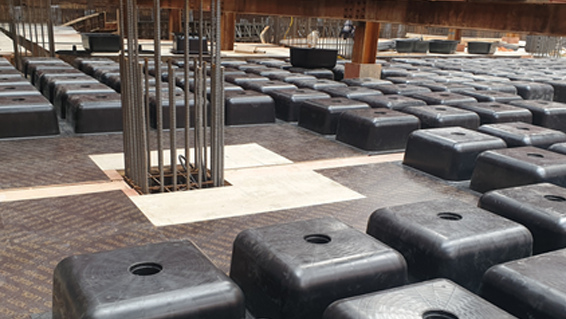

시공 사례

  • 시공사례 01

    시공사례 02

    시공사례 03

    시공사례 04
